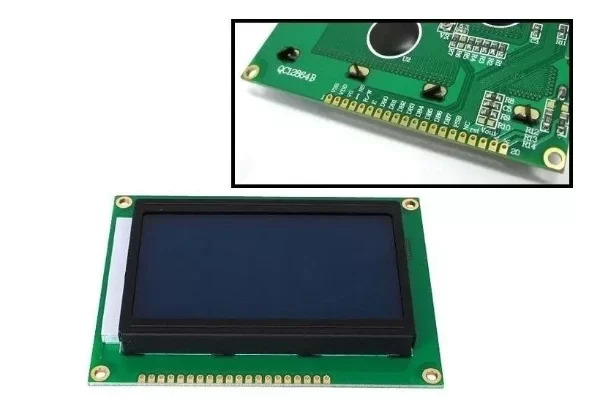

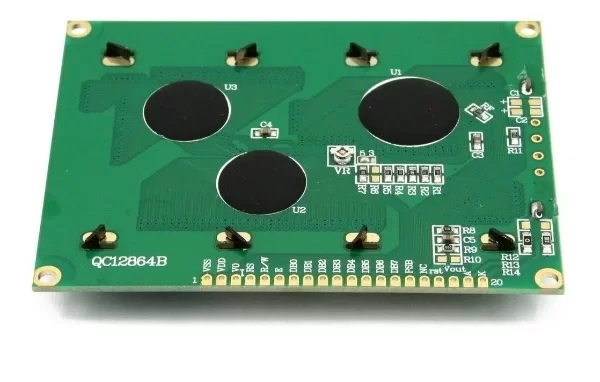

Módulo de pantalla LCD Gráfica monocromática con retroiluminación led de color azul. Puede mostrar texto, líneas, círculos y cualquier otra forma que se programe, incluso puede mostrar imágenes o logotipos. El controlador es el chip ST7920 con una resolución en pantalla de 128×64 pixeles.

La pantalla puede operarse en modo de caracteres o bien en modo gráfico. También dispone de 3 módulos de interfaz que incluyen modos de bus paralelo e interfaz serial, lo cual facilita su integración en varios tip

Rango de voltaje de operación:

4.5V a 5.5V

Diseño de bajo consumo de energía.

Modo normal (450uA Typ VDD = 5V)

Modo de espera (30uA Max VDD = 5V)

Controlador: ST7920

Interfaz: Interfaz paralela de 8 bits o modos SPI en serie

Luz de fondo: azul / luz de fondo

Dimensiones exteriores: 93.0 x 70.0 x 13.5 mm

Área Visual: 71.8 x 40.0mm

Área Activa: 66.25 x 33.24mm

64 x 16 bits de memoria RAM (DDRAM)

Soporta 16 palabras x 4 líneas (Max)

Rango de pantalla LCD 16 palabras x 2 líneas

Memoria RAM gráfica de 64 x 256 bits (GDRAM)

ROM de generación de caracteres de 2M-bits (CGROM):

Soporte 8192 palabras chinas (16 × 16 matriz de puntos)

Generador de caracteres de ancho medio de 16K bits

(HCGROM):

Admite 126 caracteres (matriz de puntos 16 × 8)

32 comunes x 64 segmentos (2 líneas de caracteres)

Drivers LCD

• Encendido automático en reinicio (POR)
• Pin de reinicio externo (XRESET)
• Con los controladores de segmento de extensión, la pantalla
• área puede hasta 16 × 2 líneas
• Oscilador RC incorporado:
• La frecuencia es ajustada por una resistencia externa
• VLCD (V0 a VSS): max 7V
• Modo de visualización mixta de gráficos y personajes.

Múltiples instrucciones:

Borrar pantalla

Volver a casa

Pantalla ON / OFF

Cursor ON / OFF

Mostrar carácter parpadear

Cambio de cursor

Cambio de pantalla

Desplazamiento de línea vertical

Pantalla inversa (por línea)

Modo de espera

Amplificador de voltaje incorporado (2 veces)

VOUT: max 7V

1/33 Deber (con ICONO)
